WH — это самовсасывающая многоступенчатая центробежная установка. Электрический насос. Производительность от 60 л/мин до 365 л/мин, напор. от 22 м до 137 м, компактная конструкция, надежная работа и бесшумный ход. являются идеальным выбором для бытового водоснабжения. и систему повышения мощности.
WH — это самовсасывающая многоступенчатая центробежная установка. Электрический насос. Производительность от 60 л/мин до 365 л/мин, напор. от 22 м до 137 м, компактная конструкция, надежная работа и бесшумный ход. являются идеальным выбором для бытового водоснабжения. и систему повышения мощности.
Область применения
Широко используется в бытовых и коммерческих целях. поле
Водоснабжение высотных зданий · Мелкомасштабное орошение садов, ферм и т. д. · Для систем мойки, охлаждения и повышения давления воды
Для домашнего хозяйства, гостиницы
Для кафетерий, торговых центров· Системы пожаротушения
Функции
Функция самовсасывания, компактный размер структурная, высокая эффективность;
Корпус из нержавеющей стали и обработка лаком после Электрофорез корпуса подтверждает наличие хороших антикоррозионных и антикоррозионных свойств;
Приятный внешний вид и долговечность в использовании;
Тихая, стабильная работа, надежная производительность и длительный срок службы;
Серия продукции может удовлетворять различным требованиям по токовой мощности и напору. запрос;
Многокомпонентные материалы для различных применений.
Мотор
Однофазный: 220~240 В/ 50 Гц/60 Гц (встроенный) термозащита)
Трехфазное напряжение: 220–240 В/380–415 В, 50 Гц/60 Гц (необходимо установить защиту от перегрузки) панель управления.)
Рабочая скорость: 2850 об/мин / 3450 об/мин
Класс изоляции: F, Класс защиты: IPX5
Диапазон выходной мощности (P2): 0,45 ~ 7,5 кВт
Обязанности: непрерывная аттестация
Условия эксплуатации
1"-1 1/2"-2"
Диапазон производительности: 60-365 л/мин
Макс Диапазон высоты: 22–137 м
Максимальное рабочее давление: 8–14 бар .
Жидкость: чистая вода
Максимальное содержание твердых примесей: 0,1%, максимальный размер зерна: 0,2 мм
PH:6~8
0 ~ +40 °C
Температура окружающей среды: ≤ 40 °C
Таблица материалов
| КОМПОНЕНТЫ | Строительство |
| Соединительный фланец | Чугун |
| Стяжной болт | Никелированная сталь |
| Механическое уплотнение | Керамика/графит-NBR, AISI304 (специальное механическое уплотнение по запросу) |
| Шпиндель втулки | Латунь |
| Диффузор | ППО ГНФ-20 |
| Рабочее колесо | Нержавеющая сталь PPO GNF-20/AISI304 .
Втулка вала из нержавеющей стали была встроена. в рабочем колесе для увеличения износа сопротивление и срок службы. |
| Уплотнительное кольцо корпуса | EPDM |
| Вал | AISI304 |
Технические данные
| Горизонтальная модель | Вход | Выход | В | (м³/ч) | 0 | 0,6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | ДНК | ДНМ | |
| КВ | КВ | HP | (л/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | ||||
| WH60 3M | 0,5 | 0,37 | 0,5 | H (м) | 30 | 29 | 28 | 25 | 22 | 18 | 15 | 1" | 1" | |
| WH60 4M | 0.7 | 0,55 | 0,75 | 40 | 38.5 | 37 | 33 | 28 | 23 | 17 | 1" | 1" | ||
| WH60 5M | 1.1 | 0,75 | 1 | 50 | 48 | 45 | 40 | 34 | 27 | 20 | 1" | 1" | ||
| WH60 6M | 1.35 | 1 | 1.3 | 60 | 57 | 54 | 50 | 43 | 34 | 23 | 1" | 1" | ||
| WH60 7M | 1.65 | 1.3 | 1.65 | 70 | 66 | 62 | 57 | 49 | 38 | 26 | 1" | 1" | ||
| WH60 8M | 1.9 | 1.5 | 2 | 80 | 75 | 70 | 64 | 54 | 43 | 29 | 1" | 1" | ||
| Горизонтальная модель | Входная мощность (кВт) | Выход | В | (м³/ч) | 0 | 0,6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.5 | ДНК | ДНМ | |
| КВ | КВ | HP | (л/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | ||||
| WH90 2M | 0,6 | 0,45 | 0,6 | H (м) | 22 | 21 | 20 | 19 | 17 | 15 | 13 | 10 | 6 | 2 | 1" | 1" | |
| WH90 3M | 0.9 | 0,65 | 0.9 | 32 | 31 | 30 | 28 | 26 | 24 | 21 | 17 | 11 | 5 | 1" | 1" | ||
| WH90 4M | 1.1 | 0,75 | 1 | 43 | 42 | 41 | 38 | 36 | 33 | 29 | 24 | 17 | 9 | 1" | 1" | ||
| WH90 5M | 1.35 | 1 | 1.3 | 53 | 52 | 51 | 49 | 47 | 41 | 36 | 31 | 23 | 14 | 1" | 1" | ||
| WH90 6M | 1.65 | 1.3 | 1.65 | 64 | 63 | 62 | 59 | 56 | 51 | 46 | 38 | 29 | 17 | 1" | 1" | ||
| WH90 7M | 1.9 | 1.5 | 2 | 75 | 73 | 70 | 67 | 63 | 58 | 51 | 43 | 33 | 20 | 1" | 1" | ||
| WH90 8M | 2.2 | 1.65 | 2.2 | 86 | 83 | 80 | 75 | 70 | 65 | 57 | 48 | 37 | 23 | 1" | 1" | ||
| Горизонтальная модель | Вход | Выход | В | (м³/ч) | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | ДНК | ДНМ | |
| КВ | КВ | HP | (л/мин) | 0 | 20 | 40 | 60 | 80 | 100 | 120 | ||||
| WH120 2M | 0.7 | 0,55 | 0,75 | H (м) | 25 | 23 | 21 | 18 | 13 | 6 | 0 | 1,25" | 1" | |
| WH120 3M | 1 | 0,75 | 1 | 37 | 34 | 32 | 26 | 19 | 12 | 3 | 1,25" | 1" | ||
| WH120 4M | 1.3 | 1.1 | 1.3 | 48 | 46 | 42 | 35 | 27 | 18 | 8 | 1,25" | 1" | ||
| WH120 5M | 1.65 | 1.3 | 1.65 | 60 | 58 | 55 | 48 | 39 | 25 | 10 | 1,25" | 1" | ||
| WH120 6M | 2 | 1.5 | 2 | 70 | 68 | 64 | 57 | 46 | 33 | 15 | 1,25" | 1" | ||
| WH120 7M | 2.3 | 1.8 | 2.4 | 83 | 80 | 77 | 68 | 55 | 39 | 19 | 1,25" | 1" | ||
| WH120 8M | 3 | 2.2 | 3 | 93 | 91 | 88 | 78 | 65 | 46 | 22 | 1,25" | 1" | ||
| Горизонтальная модель | Входная мощность (кВт) | Выход | В | (м³/ч) | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 7.8 | 9 | ДНК | ДНМ | |
| КВ | КВ | HP | (л/мин) | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 130 | 150 | ||||
| WH150 2M | 0.9 | 0,75 | 1 | H (м) | 25 | 23 | 20 | 17 | 14 | 10 | 6 | 4 | 0 | 1,25" | 1"/1,25" | |
| WH150 3M | 1.25 | 0,95 | 1.25 | 37 | 35 | 33 | 30 | 25 | 19 | 13 | 8 | 2 | 1,25" | 1"/1,25" | ||
| WH150 4M | 1.65 | 1.3 | 1.65 | 50 | 48 | 45 | 41 | 35 | 28 | 18 | 14 | 5 | 1,25" | 1"/1,25" | ||
| WH150 5M | 2 | 1.5 | 2 | 62 | 60 | 57 | 52 | 46 | 37 | 25 | 19 | 7 | 1,25" | 1"/1,25" | ||
| WH150 6M | 2.4 | 1.85 | 2.5 | 75 | 73 | 68 | 62 | 53 | 43 | 31 | 25 | 12 | 1,25" | 1"/1,25" | ||
| WH150 7M | 2.85 | 2.2 | 3 | 85 | 82 | 78 | 71 | 62 | 51 | 37 | 30 | 16 | 1,25" | 1"/1,25" | ||
| WH150 8M | 3.3 | 2.5 | 3.3 | 95 | 92 | 90 | 84 | 74 | 61 | 45 | 35 | 20 | 1,25" | 1"/1,25" | ||
| Горизонтальная модель | Входная мощность (кВт) | Выход | В | (м³/ч) | 0 | 1.2 | 2.4 | 3.6 | 4.8 | 6 | 7.2 | 7.8 | 9 | 10.2 | ДНК | ДНМ | |
| КВ | КВ | HP | (л/мин) | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 130 | 150 | 170 | ||||
| WH175 2M | 1 | 0,75 | 1 | H (м) | 25 | 23 | 23 | 20 | 17 | 13 | 10 | 6 | 2 | 0 | 1,25" | 1,25" | |
| WH175 3M | 1.4 | 1.3 | 1.75 | 37 | 36 | 35 | 32 | 28 | 23 | 18 | 12 | 6 | 2 | 1,25" | 1,25" | ||
| WH175 4M | 1.8 | 1.5 | 2 | 50 | 49 | 46 | 43 | 38 | 32 | 25 | 17 | 9 | 5 | 1,25" | 1,25" | ||
| WH175 5M | 2.2 | 1.8 | 2.4 | 62 | 60 | 58 | 54 | 48 | 42 | 34 | 25 | 15 | 10 | 1,25" | 1,25" | ||
| WH175 6M | 2.8 | 2 | 2.7 | 75 | 73 | 70 | 65 | 58 | 50 | 42 | 32 | 20 | 15 | 1,25" | 1,25" | ||
| Горизонтальная модель | Вход | Выход | В | (м³/ч) | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.4 | 16.2 | 18 | ДНК | ДНМ | ||
| 1 Фаза | 3 фазы | КВ | КВ | HP | (л/мин) | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | |||
| WH300 2M | WH300 2T | 1.3 | 1.1 | 1.5 | H (м) | 21.1 | 20.5 | 19.8 | 19 | 18.1 | 16.9 | 15.3 | 13.5 | 11.2 | 8.7 | 6 | 1,5" | 1,25" | |
| WH300 3M | WH300 3T | 1.9 | 1.5 | 2 | 31.7 | 30.7 | 29.7 | 28.5 | 27.1 | 25.3 | 23 | 20.2 | 16.8 | 13 | 9.1 | 1,5" | 1,25" | ||
| WH300 4M | WH300 4T | 2.6 | 1.8 | 2.5 | 42.3 | 41 | 39.6 | 38 | 36.1 | 33.7 | 30.7 | 26.9 | 22.4 | 17.4 | 12.1 | 1,5" | 1,25" | ||
| WH300 5M | WH300 5T | 3.2 | 2.5 | 3.3 | 52.9 | 51.2 | 49.5 | 47.6 | 45.2 | 42.1 | 38.3 | 33.6 | 28 | 21.7 | 15.1 | 1,5" | 1,25" | ||
| Горизонтальная модель | Вход | Выход | В | (м³/ч) | 0 | 2.4 | 4.8 | 7.2 | 9.6 | 12 | 14.4 | 16.8 | 19.2 | 21.6 | ДНК | ДНМ | ||
| 1 Фаза | 3 фазы | КВ | КВ | HP | (л/мин) | 0 | 40 | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 350 | |||
| WH365 2M | WH365 2T | 1.6 | 1.1 | 1.5 | H (м) | 22.6 | 22.3 | 21.7 | 20.4 | 18.4 | 15.8 | 12.6 | 8.8 | 4.4 | 1.4 | 1,5" | 1,25" | |
| WH365 3M | WH365 3T | 2.5 | 1.5 | 2 | 33.9 | 33.5 | 32.5 | 30.7 | 27.7 | 23.8 | 19 | 13.2 | 6.6 | 2 | 1,5" | 1,25" | ||
| WH365 4M | WH365 4T | 3.3 | 2.5 | 3.3 | 45.2 | 44.6 | 43.4 | 41 | 37 | 31.7 | 25.3 | 17.6 | 8.8 | 2.7 | 1,5" | 1,25" | ||

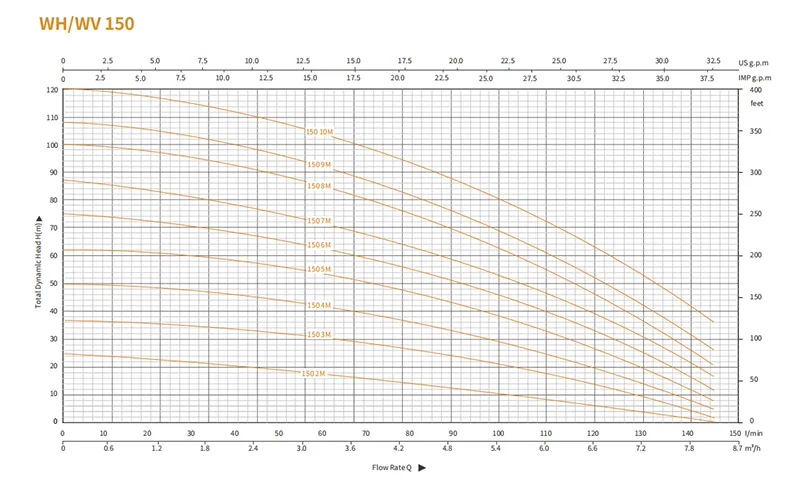

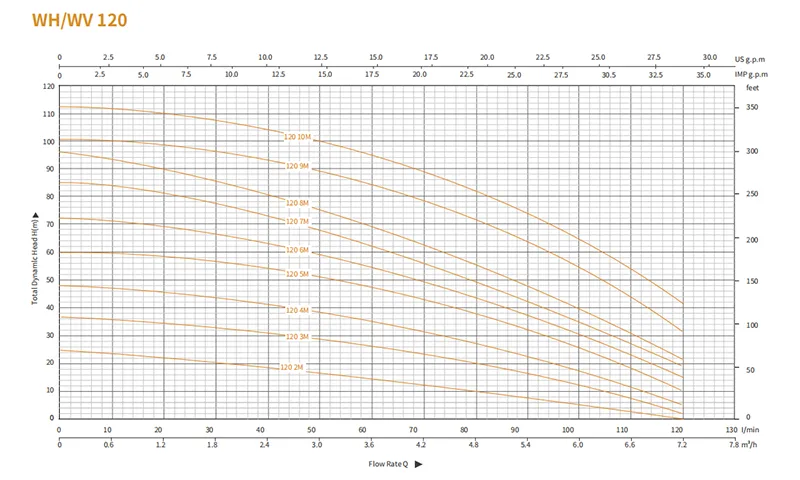

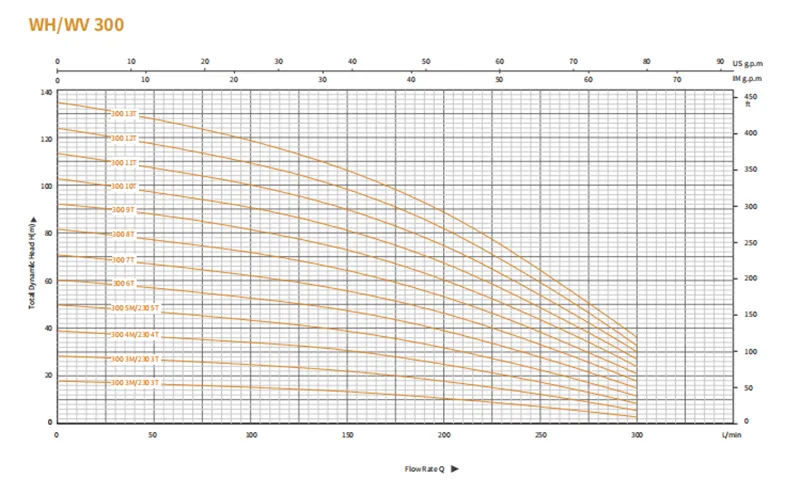

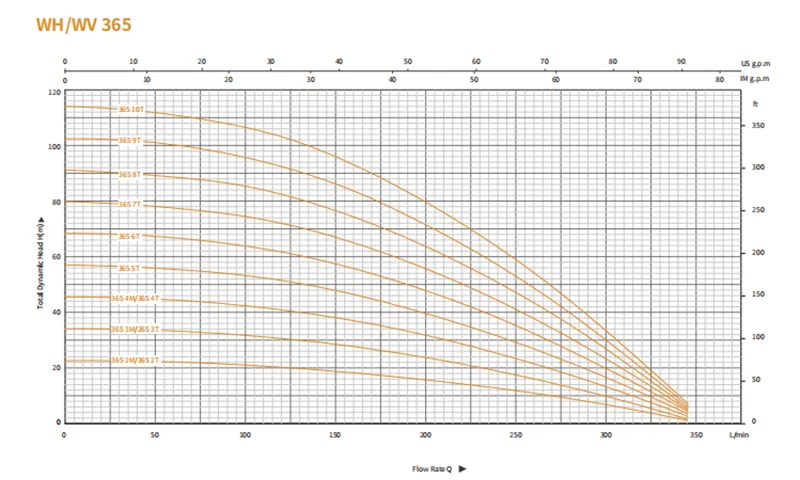

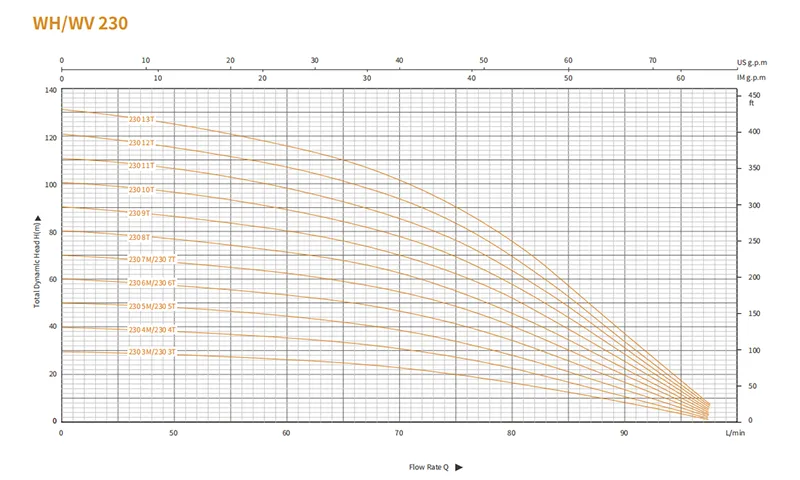

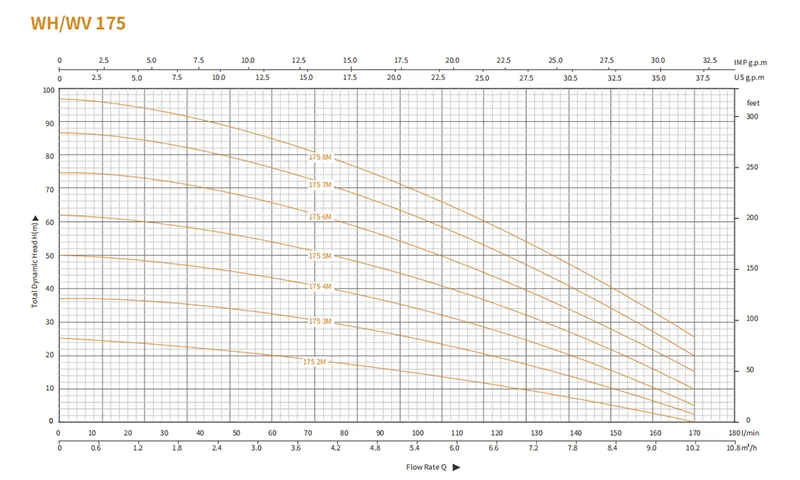

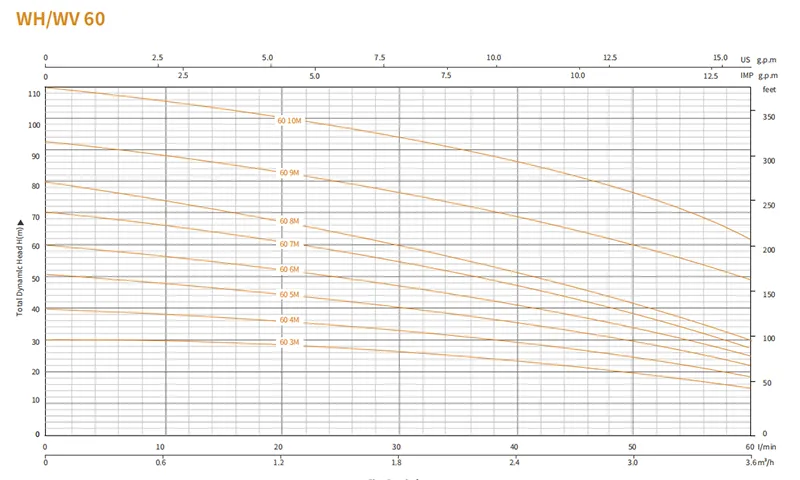

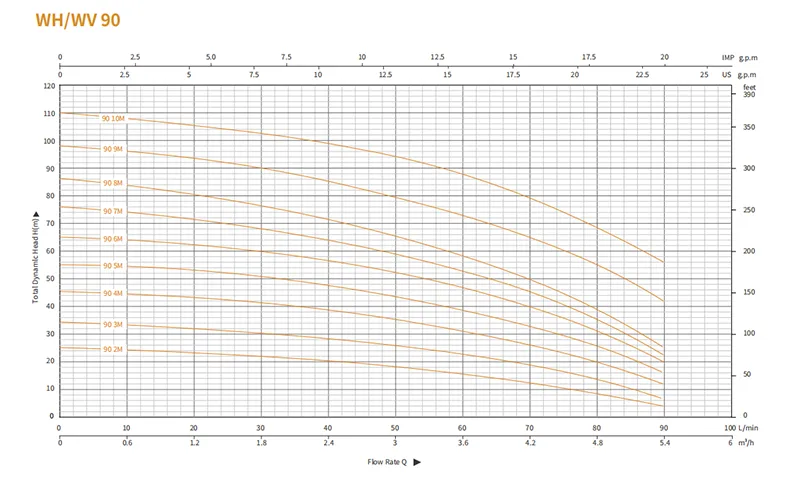

Диаграмма производительности
