Насосы типа WTD представляют собой одноступенчатые линейные центробежные насосы, оснащенные стандартным двигателем и механическим уплотнением. По сравнению с другими насосами аналогичной конструкции, эти насосы менее подвержены воздействию примесей в жидкости. Конструкция насоса позволяет извлекать его сверху при разборке. Ремонт возможен без повреждения трубопроводов. Механическое уплотнение для насосов TD200 и выше представляет собой картриджное механическое уплотнение. При замене механического уплотнения двигатель разбирать не нужно.
Перекачиваемая жидкость должна быть чистой, жидкой, некоррозионной, негорючей и невзрывоопасной, а также не содержать твердых частиц или волокон, которые могут механически или химически повредить насос.
Подробные требования к жидкости приведены в таблице 3. Если вязкость или плотность жидкости превысят требуемый уровень, кривые производительности снизятся, а энергопотребление увеличится.
Температура жидкости: от -15°C до +110°C
Максимальное рабочее давление:
Нормальный тип: PN12 бар
Специальный тип: PN16 бар

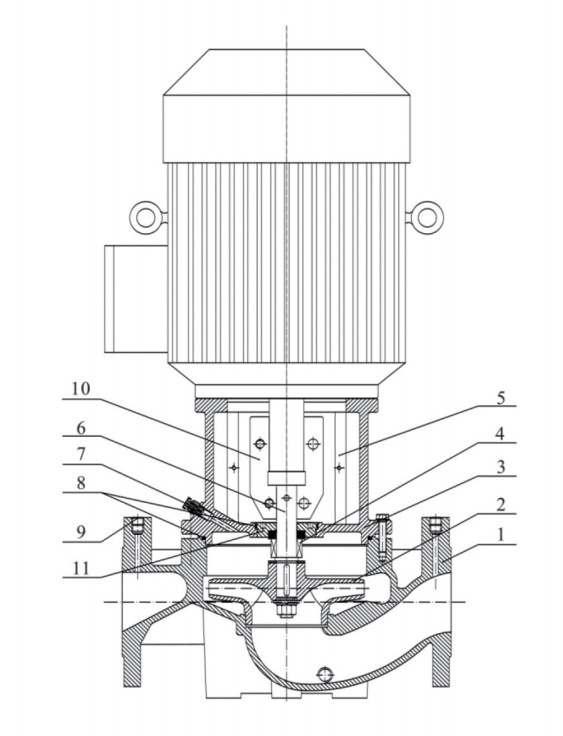

| Нет. | Детали | Материал |
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Чугун |
| 3 | Насосная головка | Чугун |
| 4 | Механическое уплотнение | SIC/графит |
| 5 | Защитная пластина | нержавеющая сталь |
| 6 | Вал | нержавеющая сталь |
| 7 | болт выпуска воздуха | нержавеющая сталь |
| 8 | О-кольцо | НБР |
| 9 | Затыкать | нержавеющая сталь |
| 10 | Соединение | Чугун |
| 11 | Тюлень | Углеродистая сталь 45# |

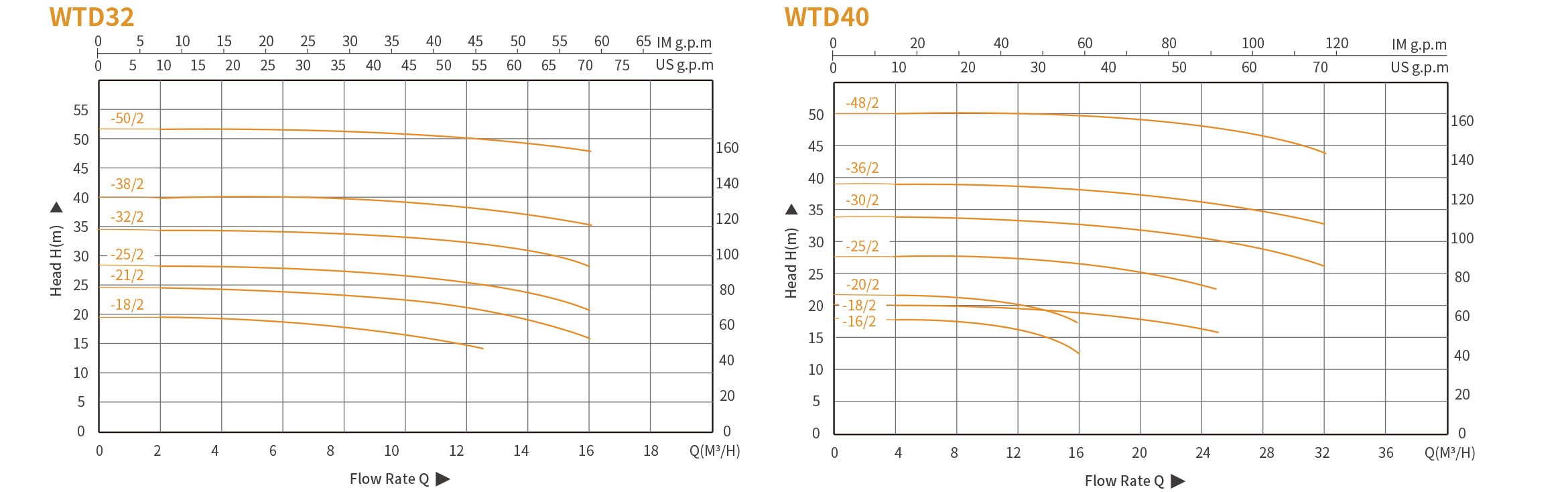

| Модель | Мощность (кВт) |
Q (м³/ч) | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| WTD32-18/2 | 1.1 | H (м) | 19.4 | 19.1 | 18.7 | 18 | 16.7 | 14.3 | / | / |
| WTD32-21/2 | 1.5 | 24.5 | 24.2 | 23.9 | 23.3 | 22.5 | 21 | 19.4 | 15.9 | |
| WTD32-25/2 | 2.2 | 28.3 | 28.2 | 28 | 27.5 | 26.7 | 25 | 23.6 | 20.7 | |
| WTD32-32/2 | 3 | 34.3 | 34.2 | 33.9 | 33.6 | 33.1 | 32 | 30.8 | 28.2 | |
| WTD32-38/2 | 4 | 39.8 | 39.8 | 39.7 | 39.4 | 39 | 38 | 37 | 35.2 | |
| WTD32-50/2 | 5.5 | 51.7 | 51.6 | 51.4 | 51.1 | 50.7 | 50 | 49.3 | 48 |

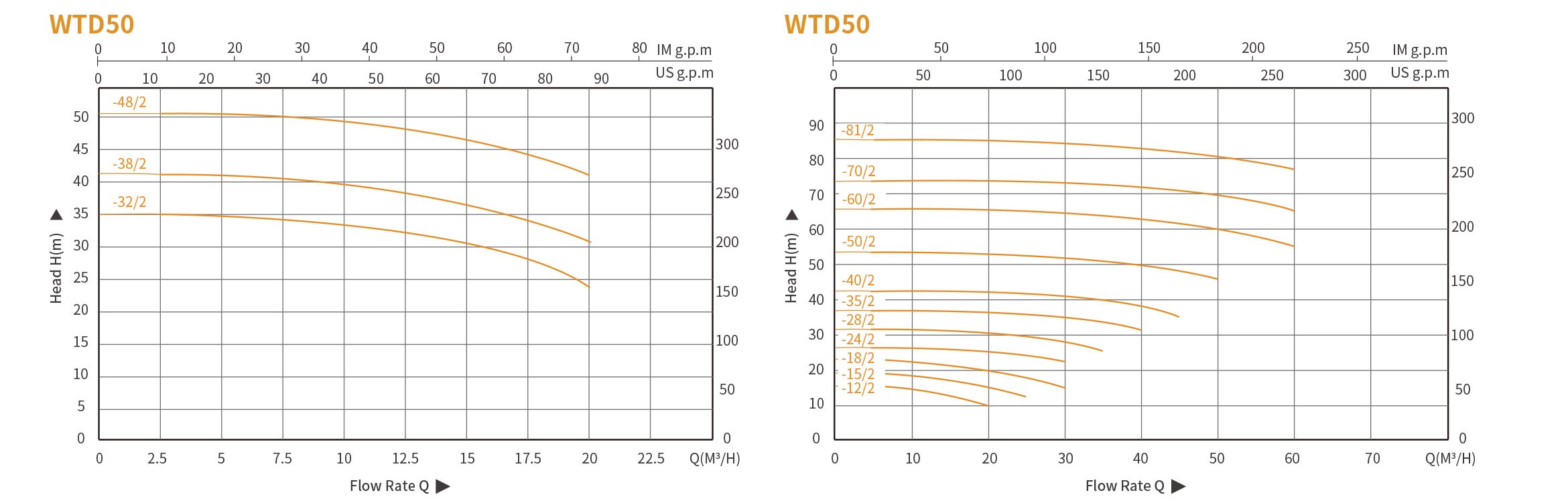

| Модель | Мощность (кВт) |
Q (м³/ч) | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 |
| WTD50-32/2 | 3 | H (м) | 35 | 34.6 | 34 | 33.2 | 32 | 30.5 | 27.9 | 23.3 |
| WTD50-38/2 | 4 | 40.8 | 40.6 | 40.2 | 39.2 | 38 | 36.2 | 33.9 | 30.4 | |
| WTD50-48/2 | 5.5 | 50.5 | 50 | 49.7 | 49 | 48 | 46.5 | 44.2 | 40.7 |

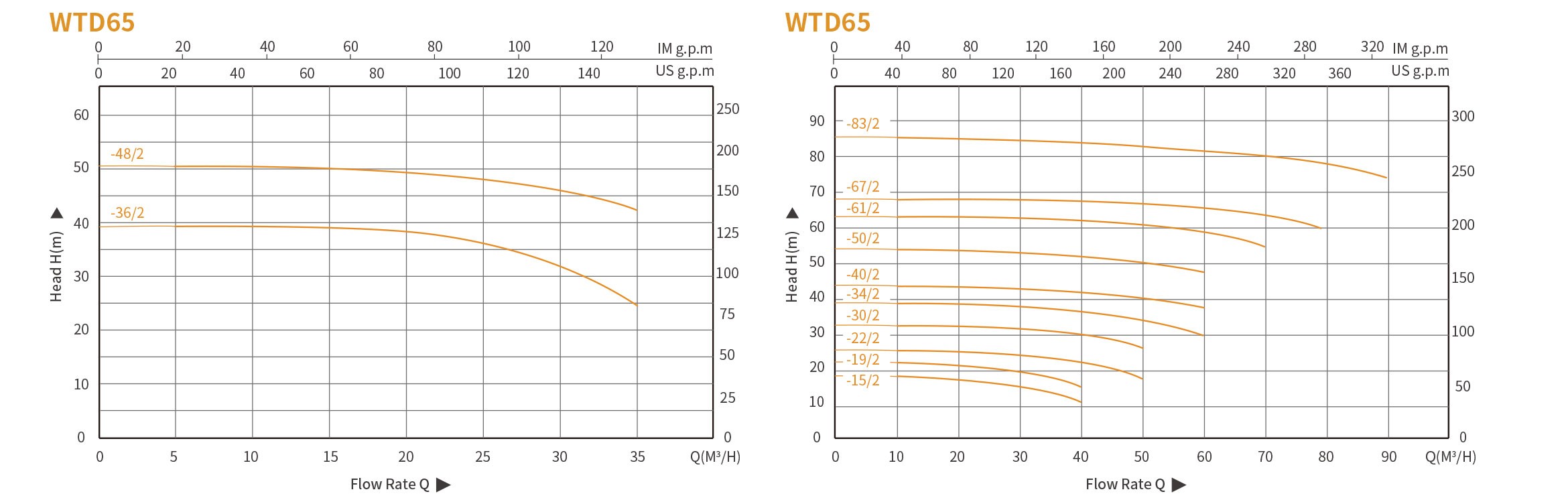

| Модель | Мощность (кВт) |
Q (м³/ч) | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
| WTD65-36/2 | 5.5 | H (м) | 39.2 | 39.1 | 38.9 | 38.2 | 36 | 31.8 | 24.8 |
| WTD65-48/2 | 7.5 | 50.4 | 50.3 | 50 | 49.3 | 48 | 45.9 | 42.5 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 4 | 8 | 12.5 | 16 | 20 | 25 | 28 | 32 |
| WTD40-16/2 | 1.1 | H (м) | 17.8 | 17.3 | 16 | 12.5 | / | / | / | / |
| WTD40-20/2 | 1.5 | 21.5 | 21.1 | 20 | 17.2 | / | / | / | / | |
| WTD40-18/2 | 2.2 | 19.9 | 19.8 | 19.5 | 19 | 18 | 15.8 | / | / | |
| WTD40-25/2 | 3 | 27.7 | 27.5 | 27.1 | 26.4 | 25 | 22.5 | / | / | |
| WTD40-30/2 | 4 | 33.8 | 33.6 | 33.1 | 32.6 | 31.7 | 30 | 28.6 | 26.1 | |
| WTD40-36/2 | 5.5 | 39 | 38.8 | 38.5 | 38.1 | 37.3 | 36 | 35 | 32.6 | |
| WTD40-48/2 | 7.5 | 49.8 | 49.7 | 49.5 | 49.4 | 49 | 48 | 46.6 | 44.2 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| WTD65-15/2 | 2.2 | H (м) | 17.9 | 17 | 15 | 10.7 | / | / | / | / | / |
| WTD65-19/2 | 3 | 21.7 | 20.8 | 19 | 15.2 | / | / | / | / | / | |
| WTD65-22/2 | 4 | 25.1 | 24.7 | 23.9 | 22 | 17.5 | / | / | / | / | |
| WTD65-30/2 | 5.5 | 32.4 | 32.1 | 31.5 | 30 | 26.1 | / | / | / | / | |
| WTD65-34/2 | 7.5 | 38.6 | 38.2 | 37.6 | 36.4 | 34 | 29.6 | / | / | / | |
| WTD65-40/2 | 11 | 43.4 | 42.9 | 42.3 | 41.4 | 40 | 37.6 | / | / | / | |
| WTD65-50/2 | 15 | 53.6 | 53.3 | 52.7 | 51.6 | 50.6 | 47.3 | / | / | / | |
| WTD65-61/2 | 18.5 | 62.3 | 63.1 | 63 | 62.3 | 61 | 58.8 | 54.8 | / | / | |
| WTD65-67/2 | 22 | 68 | 67.8 | 67.7 | 67.5 | 67 | 65.8 | 63.4 | 59.7 | / | |
| WTD65-83/2 | 30 | 85.4 | 85.1 | 84.6 | 83.9 | 83 | 81.7 | 80 | 77.8 | 74.2 |

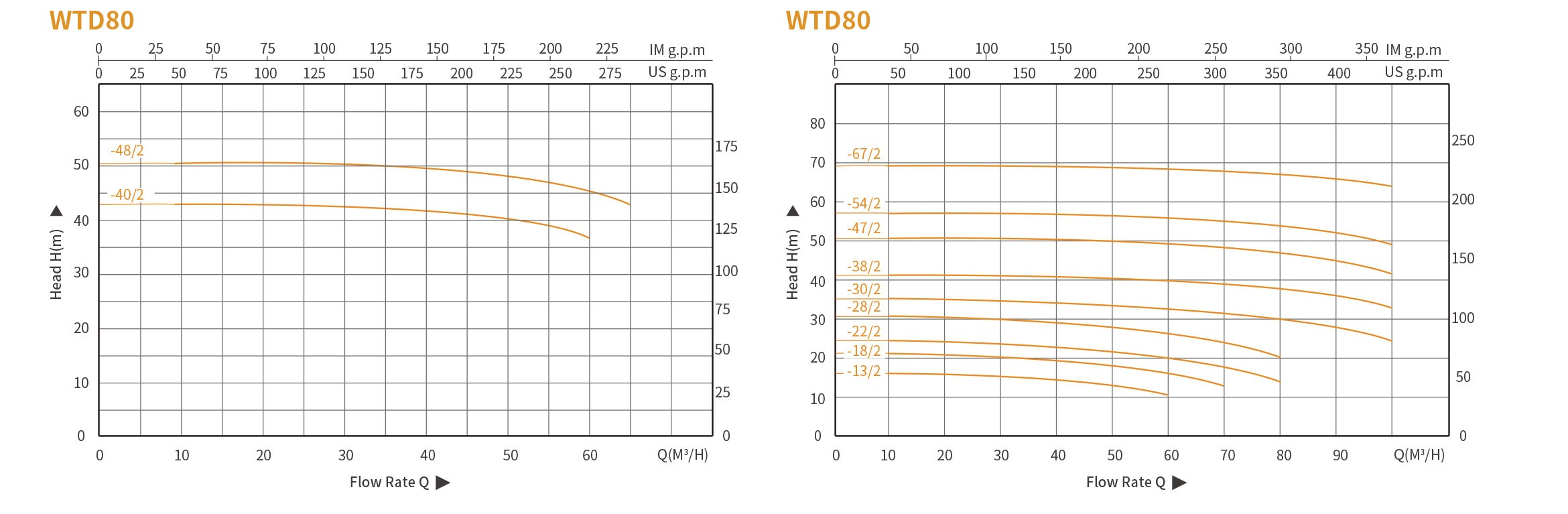

| Модель | Мощность (кВт) |
Q (м³/ч) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| WTD80-13/2 | 3 | H (м) | 16.1 | 15.8 | 15.2 | 14.3 | 13 | 10.9 | / | / | / | / |
| WTD80-18/2 | 4 | 21.1 | 20.8 | 20.2 | 19.2 | 18 | 16.2 | 13.2 | / | / | / | |
| WTD80-22/2 | 5.5 | 24.4 | 24.1 | 23.7 | 23 | 22 | 20.5 | 18 | 14.3 | / | / | |
| WTD80-28/2 | 7.5 | 30.6 | 30.4 | 30 | 29.3 | 28 | 26.3 | 24 | 20.6 | / | / | |
| WTD80-30/2 | 11 | 34.8 | 34.5 | 34.2 | 33.8 | 33.2 | 32.4 | 31.3 | 30 | 27.8 | 24.7 | |
| WTD80-38/2 | 15 | 41.2 | 41.2 | 41.1 | 40.9 | 40.6 | 40.1 | 39.3 | 38 | 36 | 32.9 | |
| WTD80-47/2 | 18.5 | 50.6 | 50.4 | 50 | 49.8 | 49.6 | 49.1 | 48.3 | 47 | 44.8 | 41.4 | |
| WTD80-54/2 | 22 | 57 | 57 | 56.8 | 56.6 | 56.3 | 56 | 55.3 | 54 | 52.2 | 49.2 | |
| WTD80-67/2 | 30 | 69.2 | 69 | 68.8 | 68.7 | 68.6 | 68.3 | 67.8 | 67 | 65.9 | 63.9 |

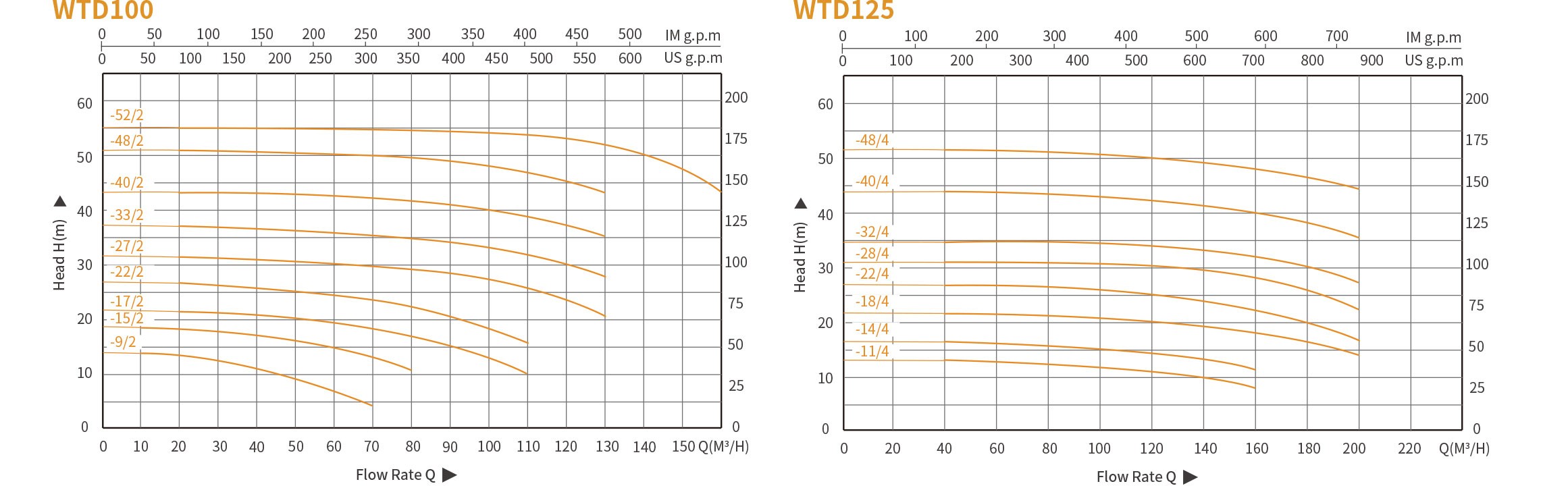

| Модель | Мощность (кВт) |
Q (м³/ч) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 145 | 160 |
| WTD100-9/2 | 2.2 | H (м) | 13.9 | 13.2 | 12.2 | 10.8 | 9 | 6.8 | 4.4 | / | / | / | / | / | / | / | / |
| WTD100-15/2 | 4 | 18.6 | 18.2 | 17.7 | 17.1 | 16.2 | 15 | 13.4 | 11 | / | / | / | / | / | / | / | |
| WTD100-17/2 | 5.5 | 21.7 | 21.5 | 21.1 | 20.7 | 20 | 19.2 | 18.3 | 17 | 15.3 | 13 | 10.4 | / | / | / | / | |
| WTD100-22/2 | 7.5 | 26.8 | 26.6 | 26.3 | 25.9 | 25.3 | 24.5 | 23.4 | 22 | 20.3 | 18.2 | 15.8 | / | / | / | / | |
| WTD100-27/2 | 11 | 31.5 | 31.3 | 31.1 | 30.9 | 30.7 | 30.3 | 29.8 | 29.8 | 28.2 | 27 | 25.5 | 23.6 | 20.8 | / | / | |
| WTD100-33/2 | 15 | 37.1 | 37 | 36.8 | 36.6 | 36.2 | 35.8 | 35.3 | 34.7 | 33.9 | 33 | 31.7 | 30.1 | 27.9 | / | / | |
| WTD100-40/2 | 18.5 | 43.3 | 43.2 | 43.1 | 42.8 | 42.7 | 42.4 | 42.1 | 41.6 | 40.9 | 40 | 38.9 | 37.4 | 35.3 | / | / | |
| WTD100-48/2 | 22 | 51.2 | 51.1 | 51 | 50.8 | 50.6 | 50.3 | 49.9 | 49.4 | 48.8 | 48 | 46.9 | 45.3 | 43.2 | / | / | |
| WTD100-52/2 | 30 | 55.3 | 55.3 | 55.3 | 55.3 | 55.2 | 55.1 | 54.8 | 54.6 | 54.4 | 54.2 | 53.8 | 53.1 | 52 | 49 | 43.5 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 |
| WTD125-11/4 | 5.5 | H (м) | 12.9 | 12.7 | 12.4 | 11.8 | 11 | 9.9 | 8 | / | / |
| WTD125-14/4 | 7.5 | 16.2 | 15.9 | 15.5 | 14.9 | 14 | 12.8 | 11.2 | / | / | |
| WTD125-18/4 | 11 | 21.5 | 21.3 | 21 | 20.6 | 19.9 | 19.1 | 18 | 16.4 | 14.1 | |
| WTD125-22/4 | 15 | 26.7 | 26.5 | 26.2 | 25.7 | 24.9 | 23.7 | 22 | 19.8 | 16.7 | |
| WTD125-28/4 | 18.5 | 30.9 | 30.8 | 30.7 | 30.5 | 30.1 | 29.3 | 28 | 25.8 | 22.2 | |
| WTD125-32/4 | 22 | 34.6 | 34.6 | 34.5 | 34.4 | 34 | 33.3 | 32 | 30.2 | 27.3 | |
| WTD125-40/4 | 30 | 43.9 | 43.6 | 43.3 | 42.9 | 42.2 | 41.3 | 40 | 38 | 35.4 | |
| WTD125-48/4 | 37 | 51.3 | 51.3 | 51 | 50.5 | 49.9 | 49.1 | 48 | 46.4 | 44.2 |

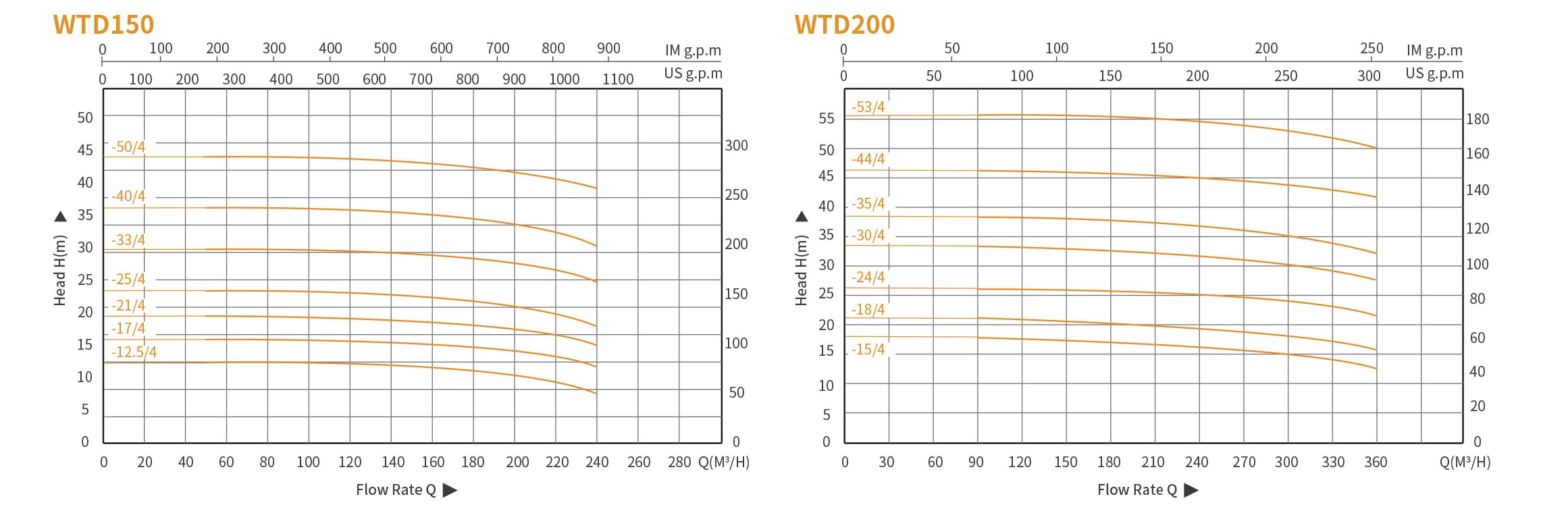

| Модель | Мощность (кВт) |
Q (м³/ч) | 50 | 80 | 110 | 140 | 170 | 200 | 220 | 240 |
| WTD150-12.5/4 | 11 | H (м) | 14.6 | 14.5 | 14.4 | 14.2 | 13.7 | 12.5 | 11.1 | 9.2 |
| WTD150-17/4 | 15 | 18.8 | 18.8 | 18.7 | 18.5 | 18 | 17 | 16.1 | 15 | |
| WTD150-21/4 | 18.5 | 23.3 | 23.1 | 22.9 | 22.6 | 22 | 21 | 19.8 | 17.9 | |
| WTD150-25/4 | 22 | 28 | 28 | 27.8 | 27.3 | 26.5 | 25 | 23.5 | 21.3 | |
| WTD150-33/4 | 30 | 35.5 | 35.4 | 35.2 | 34.8 | 34.2 | 33 | 31.5 | 29.6 | |
| WTD150-40/4 | 37 | 43.1 | 43 | 42.8 | 42.4 | 41.6 | 40 | 38.4 | 36.2 | |
| WTD150-50/4 | 45 | 52.4 | 52.2 | 52 | 51.7 | 51.1 | 50 | 48.7 | 46.7 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 |
| WTD200-12.5/4 | 22 | H (м) | 17.2 | 16.9 | 16.5 | 15.9 | 15.1 | 14 | 12.5 | 10.7 | 8 |
| WTD200-20/4 | 30 | 24.6 | 24.4 | 24 | 23.6 | 22.8 | 21.7 | 20 | 17.5 | 14.2 | |
| WTD200-23/4 | 37 | 28.1 | 27.8 | 27.4 | 26.8 | 25.9 | 24.8 | 23 | 20.9 | 18.2 | |
| WTD200-27/4 | 45 | 32.1 | 31.7 | 31.2 | 30.5 | 29.6 | 28.4 | 27 | 24.9 | 22.5 | |
| WTD200-32/4 | 55 | 37.5 | 37.1 | 36.5 | 35.7 | 34.7 | 33.3 | 32 | 29.9 | 27.7 | |
| WTD200-43/4 | 75 | 47 | 46.7 | 46.4 | 45.9 | 45.3 | 44.4 | 43 | 41.1 | 38.6 | |
| WTD200-50/4 | 90 | 52.9 | 52.8 | 52.6 | 52.2 | 51.7 | 51 | 50 | 48.3 | 45.5 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 |
| WTD200-15/4 | 18.5 | H (м) | 18 | 17.7 | 17.5 | 17.2 | 16.8 | 16.4 | 15.8 | 15 | 14.1 | 12.9 |
| WTD200-18/4 | 22 | 21 | 20.7 | 20.5 | 20.2 | 19.8 | 19.4 | 18.8 | 18 | 17.1 | 15.8 | |
| WTD200-24/4 | 30 | 26.1 | 26 | 25.8 | 25.7 | 25.4 | 25.1 | 24.6 | 24 | 23.1 | 21.9 | |
| WTD200-30/4 | 37 | 33.4 | 33.2 | 33 | 32.6 | 32.2 | 31.6 | 30.9 | 30 | 29 | 27.7 | |
| WTD200-35/4 | 45 | 38.3 | 38.3 | 38.1 | 37.8 | 37.3 | 36.7 | 35.9 | 35 | 33.8 | 32.2 | |
| WTD200-44/4 | 55 | 46.3 | 46.1 | 45.9 | 45.6 | 45.4 | 45 | 44.6 | 44 | 43.1 | 41.9 | |
| WTD200-53/4 | 75 | 55.7 | 55.7 | 55.7 | 55.5 | 55.3 | 54.8 | 54 | 53 | 51.6 | 50 |

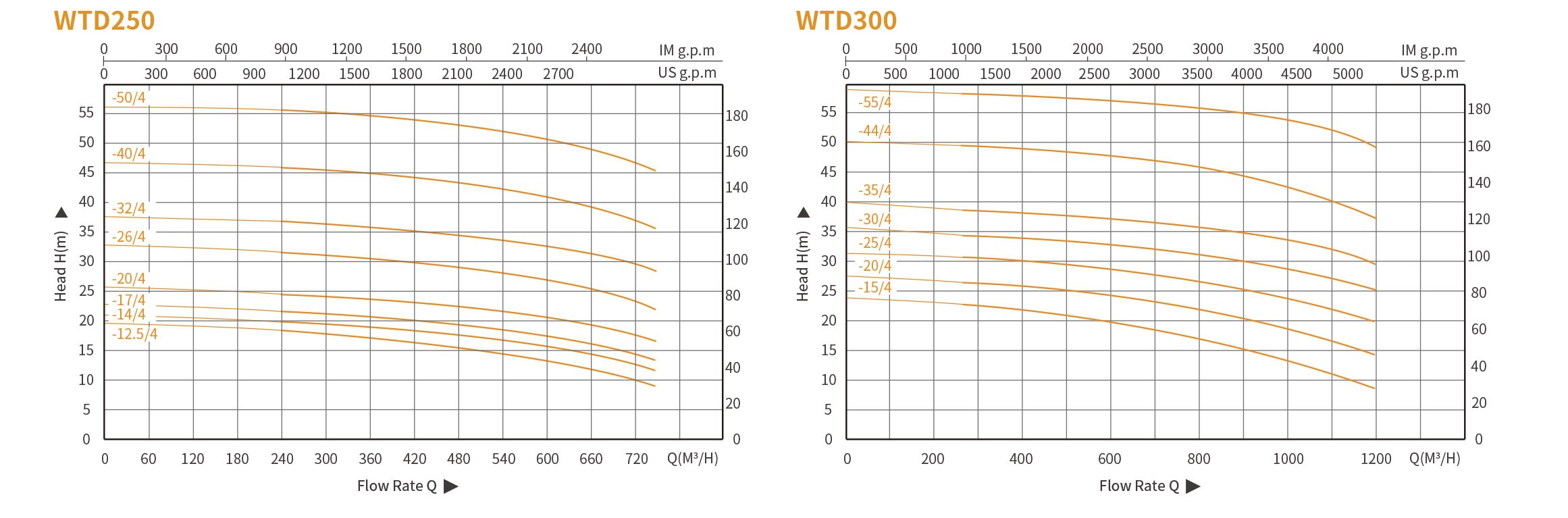

| Модель | Мощность (кВт) |
Q (м³/ч) | 240 | 300 | 360 | 420 | 480 | 540 | 600 | 630 | 660 | 720 | 750 |
| WTD250-12.5/4 | 30 | H (м) | 18.4 | 17.9 | 17.2 | 16.4 | 15.5 | 14.5 | 13.2 | 12.5 | 11.8 | 9.9 | 8.7 |
| WTD250-14/4 | 37 | 20 | 19.5 | 18.9 | 18.2 | 17.5 | 16.6 | 15.6 | 14 | 13.4 | 12.6 | 11.6 | |
| WTD250-17/4 | 45 | 21.8 | 21.3 | 20.8 | 20.1 | 19.4 | 18.6 | 17.6 | 17 | 16.3 | 14.4 | 13.4 | |
| WTD250-20/4 | 55 | 24.5 | 24.1 | 23.7 | 23.1 | 22.4 | 21.5 | 20.5 | 20 | 19.3 | 17.6 | 16.5 | |
| WTD250-26/4 | 75 | 31.7 | 31.1 | 30.6 | 29.9 | 29.1 | 28.2 | 26.8 | 26 | 25.2 | 23.1 | 21.9 | |
| WTD250-32/4 | 90 | 36.7 | 36.3 | 35.7 | 35.1 | 34.3 | 33.5 | 32.6 | 32 | 31.3 | 29.5 | 28.4 | |
| WTD250-40/4 | 110 | 46 | 45.5 | 44.9 | 44.2 | 43.4 | 42.3 | 40.8 | 40 | 39.1 | 36.8 | 35.5 | |
| WTD250-50/4 | 132 | 55.6 | 55.2 | 54.6 | 53.9 | 53.2 | 52.3 | 50.9 | 50 | 49 | 46.7 | 45.4 |
| Модель | Мощность (кВт) |
Q (м³/ч) | 270 | 360 | 450 | 630 | 750 | 900 | 1080 | 1200 |
| WTD300-15/4 | 55 | H (м) | 22.7 | 22.3 | 21.6 | 19.5 | 17.8 | 15 | 11.6 | 8.5 |
| WTD300-20/4 | 75 | 26.4 | 26 | 25.5 | 24.1 | 22.4 | 20 | 17.1 | 14.5 | |
| WTD300-25/4 | 90 | 30.8 | 30.4 | 29.8 | 28.2 | 27.1 | 25 | 22.5 | 20 | |
| WTD300-30/4 | 110 | 34.5 | 34 | 33.5 | 32.4 | 31.6 | 30 | 27.5 | 25 | |
| WTD300-35/4 | 132 | 38.6 | 38.1 | 37.8 | 36.9 | 36 | 35 | 32.6 | 29.6 | |
| WTD300-44/4 | 160 | 49.5 | 49.2 | 48.8 | 47.6 | 46.3 | 44 | 40.5 | 37.5 | |
| WTD300-55/4 | 200 | 58.2 | 57.9 | 57.6 | 56.7 | 56.1 | 55 | 52.5 | 49.2 |
